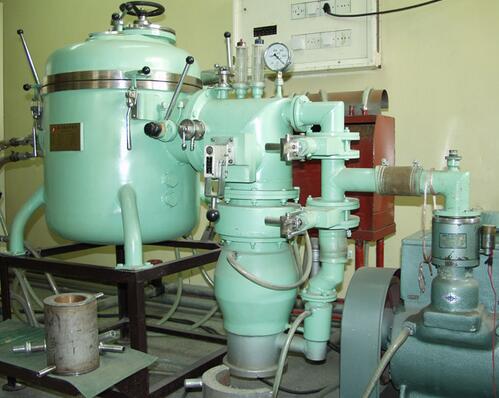

今天小编带你来学习一下真空熔炼炉操作流程(供参阅) ：

一、开机：翻开冷却水(注意水龙头方向)，封闭大碟阀，推动直阀，封闭高真空 碟阀。翻开电源总开关，敞开面板上的水压开关、机械泵电源，再开 启分散泵电源。对分散泵预热30 分钟以上方可使用分散泵。
二、装料：翻开炉门螺丝，翻开充气阀至压力表为0，关上充气阀。此时翻开炉 门，擦拭炉膛、坩埚，装料，拧紧螺栓。
三、抽低真空：分散泵加热半个小时后，拉出直阀，缓慢翻开大碟阀、吸铸阀、 进气阀，对炉膛，吸铸充气管道抽低真空。过几分钟封闭进气阀跟吸
四、抽高真空：当电阻真空计显现低于3Pa时，可启用分散泵，推动直阀，翻开 高真空阀碟。
五、高真空表校对：当真空至0.1Pa 时，过1-2 分钟即可翻开高真空表。
六、氩洗：当真空度到达5x10 -3 MPa 时，先封闭高真空蝶阀、大碟阀，再封闭两 个真空表，充氩气清洁炉膛

七、充气：充气至0Pa(通常为-0.4Pa 左右)停止，封闭充气阀
八、慢慢翻开大碟阀，使用上述办法3、4 过程从头抽至高真空(通常重复3 九、封闭高真空阀碟，封闭大碟阀，封闭两个真空表(为熔炼结束后排气预备)
十、熔炼：先对炉膛充氩气至-0.05MPa~ -0.025MPa 停止，封闭充气阀。翻开循 环冷却水。将电极放在钨柱上方1~2mm处，翻开遥控电源开关(近控)， 起弧电流设为120A 以下(现在通常为150A)，将电极轻触钨柱，迅速将 电极提起放进坩埚中熔炼，弧长为20mm左右。
十一、当资料表面呈液体后，移至下一坩埚熔炼
十二、初炼完成后，将真空熔炼炉电源慢慢调至0，封闭电源，等3-5 分钟后使用机械手翻 转款式，若炉膛很脏，可从头抽气、充气，若无需高真空时可封闭分散泵。
十三、依上述过程从头熔炼一次或屡次，通常为5 次以上
十四、吸铸：将样品放在吸铸坩埚内，熔化至熔融状态，拉出直阀，迅速翻开吸 铸阀，同时封闭熔炼电流
十五、开炉：缓慢翻开大碟阀，抽走脏的炉气，拧松螺栓，封闭大碟阀，充入氩 气，十分钟后取出试样，并清洁炉膛
十六、分散泵冷却今后才干封闭冷却水及机械泵，分散泵的冷却标准为手能较长 时刻贴在分散泵上，方为冷却，不然不能封闭机械泵和冷却水。

以上就是真空熔炼炉的操作流程。
