一、(真空炉)准备 打开冷水机开关，否则设备会由于水压过低报警。

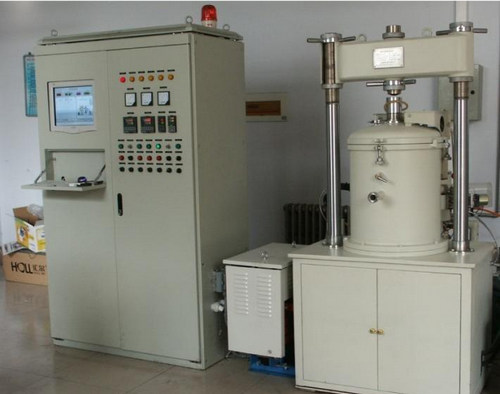

真空炉

　　二、(真空炉)打开电源开关 通电前，需要检查各开关状态:

　　1、升温方式应置于“手动”档，功率调节逆时针旋转到底;

　　2、加压“升一停一降”拨动开关是否处于停的位置，加压电位器是否旋到最小t 以上检查无误后.先打开主电源开关.再打开次电源开关。

　　三、(真空炉)开炉进样品 炉子不用时一般处于真空状态，使用前应先观察炉子的真空状态若处于真空，先通过进气阀缓缓对炉体进行充气到常压，然后用千顶将炉盖打开，取出两十盖子.将待烧样品放入炉体。若进行不加压烧结，一定不要忘记内外两保温盖都必须盖上。否则温度可能升不上去; 若要进行加热烧结必须将最外层保温盖中间的小盖以亚内层保温盖拿掉方可进行实验。

　　注意：放样品时一定要小心不能碰触发热体咀免发热体和炉壳之间发生短路。

　　四、真空炉设定加热程序

　　l、升温：一般通过程序来设定，最大升温速率100℃/min，若实验前期要快速升温可以将升温方式置于“手动”档。顺时针慢慢调节功率使电流慢慢上升来升温; 一般200℃以下可以先手动方式升温，否则温控不准。l000-2000℃，可采用红外自动控制炉温。

　　注意：升温必须在真空状态下进行：注意观察电流仪表指示禁止超过次级额定电流700A。 2、降温:可通过程序来设定，或直接把加热关闭让其自行降温。

　　注意：降温过程中不允许停水，否则炉体密封圈会被烧坏。

　　五、(真空炉)设定加压程序 1、预压：预压应在升温之前进行，通常压力设定范围在1.0-1.5MPa之间;预压可以通过手动来实现加压。 2、加压：待温度升到预定温度后再对样品进行加压.通常设定程序来对样品进行自动加压。

　　了解更多：

真空感应熔炼炉(VIMF)的原理及用途

感应加热炉常见故障分析机排除方法

真空热处理炉与传统热处理比较
